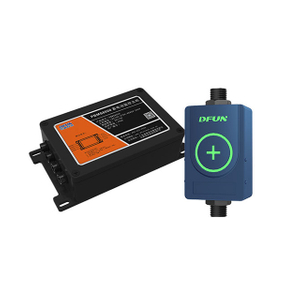

PBAT71电力轨道行业蓄电池监控解决方案

PBAT71是东帆科技自主研发的一款高性能的蓄电池监控模块，采用通讯总线供电技术，集监控铅酸电池、镍镉电池、多极柱电池为一体，配套功能强大的PBMS9000Pro蓄电池监控主机，可全方位监测电池数据，同时具备自动均衡、数据存储等功能，稳定可靠、抗干扰性强，可有效保障后备电源安全运行，尤其适用于电力系统、轨道交通、半导体行业后备电源等场景。
状态：
询价

微信截图_20230719152309

应用场景


微信截图_20230719152446

主要特点

微信截图_20230719152534


主要功能

  • 适用于变电站、电厂和数据中心等（镍镉、铅酸等电池）

  • 可接入6组蓄电池，监控多达420节蓄电池

  • 监测纹波电流，纹波电压等

  • 支持测量液位以及漏液

  • 总线供电


系统结构

微信截图_20230719152701

主要硬件

通讯层-蓄电池监控主机

企业微信截图_1721808145922


PBMS9000Pro

●  适用于变电站、半导体、大型商建数据中心等应用场景

●  单站点支持监控1-6组蓄电池组，最多支持监控420节蓄电池

●  支持数据存储、WEB网页远程展示及HMI本地展示功能

●  支持2路Ethernet、1路RS485、6路DI、6路DO

●  支持MOBUS-TCP、MODBUS-RTU、SNMP、MQTT通讯协议

●  支持4G无线数据传输（可选）及IEC61850通讯协议（可选）..




微信图片_20240730174506


蓄电池组采集层

●  蓄电池组电流监控模块 PBMS-CM

●  1组蓄电池至少需配置1个PBMS-CM

●  每个PBMS-CM提供2个霍尔传感器接口

●  支持在线监控蓄电池组的充放电电流、纹波电流..


企业微信截图_17223328463095


蓄电池单体采集层

●  蓄电池监控模块PBAT71

●  支持监控2v、12v铅酸蓄电池或1.2V镍镉电池

●  监控电压、内阻、负极温度、SOC、SOH、漏液、液位

●  通讯总线供电（POE），不消耗蓄电池电能..





可选模块


HMI-9000Pro

10.1寸触摸屏人机界面本地显示模块

PBAT-BOX-260

PBMS9000Pro 和 HMI-9000Pro 预接线柜

PBMS虚拟机

测量层串电压传感器



PBMS-LS-O35

直流漏电流传感器

H-THDRJ45

环境温湿度传感器

PBMS-IM

直流绝缘电阻传感器


项目参考



上一条:
下一条:
PBAT71电力轨道行业蓄电池监控解决方案 铅酸电池监控 提高蓄电池的使用寿命 蓄电池在线监控 蓄电池运维管理 蓄电池监控系统 蓄电池在线监控系统

相关产品

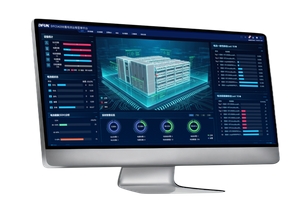

DFCS4100 蓄电池运维及电源综合管理平台
